EC-107/108环境控制器使用说明书



2014/12





EC-107/108 型多功能环境控制器使用说明书

目录

一、产品简介 ............................................. 1

二、技术指标及配件 ....................................... 1

三、面板显示及操作说明 ................................... 2

四、安装与接线 ........................................... 4

五、功能码表 ............................................. 5

六、产品维护与故障处理 ................................... 8

二、技术指标及配件 ....................................... 1

三、面板显示及操作说明 ................................... 2

四、安装与接线 ........................................... 4

五、功能码表 ............................................. 5

六、产品维护与故障处理 ................................... 8



注意： 本控制器功能繁多， 控制复杂， 在使用前务必了解各控制选项，以免因操作失误造成损失。

一、 产品简介

EC-107/108 型环境控制器是第三代环境控制器，具有安全、稳

定、高效、节能的特点，是一款集锅炉、通风、冷却及报警控

制于一体的智能环境温度控制器。 EC-108 型适用于控制水暖式

锅炉，内置 7 路通风风机、2 路水箱风机、1 路冷却控制、1 个

引风机、1 个鼓风机，EC-107 型适用于控制风暖式锅炉，内置

9 路通风风机、1 路冷却控制、1 个引风机、1 个鼓风机。

EC-107/108 型环境控制器的风机 4、 5、 6 可用于控制变频风机，

含 3 路 0-10V 模拟量输出，风机 7 可用于控制屋顶风机。控制

器具有高低温、过流、探头故障、停电报警功能，控制器内自

带 9V 镍氢充电电池，自动充放电，断电后可提供约 1 小时高

分贝报警输出，电池电力不足时自动关闭。EC-108 水暖型包含

2 个舍温传感器和 2 个水箱风机，可以实现温度分区控制，也

可按平均温度控制。本机采用液晶显示屏与数码管同步显示，

全部参数均为汉字显示，而禽舍温度采用醒目的数码管显示，

方便用户使用。

二、 技术指标及配件

1. ： 电源范围： 交流 100-240V@50/60HZ， 自带开关电源适配器。

2.  温度测量范围与精度：室温（2 个）0-50℃，±0.1℃；水温

（1 个）0-100℃，±1℃；炉温（1 个）0-500℃，±5℃；屋顶温度（1 个）0-50℃，±0.1℃。

3.  继电器数量及功能：EC-108 水暖型，7 路通风继电器、2 路

水箱风机、1 路冷却、1 个鼓风机、1 个引风机；EC-107 风暖型， 9 路通风继电器、 1 路冷却、 1 个鼓风机、 1 个引风机；其中风机 4、5、6 可设置为变频风机、风机 7 可设置为屋顶风机，默认作为普通通风风机。

4.  配件：24V 电源适配器 1 个，高分贝报警器 1 个，负温度系

数电阻（NTC）温度传感器 4 个——其中 EC-107 风暖型包含一个高温型传感器。

三、 面板显示及操作说明

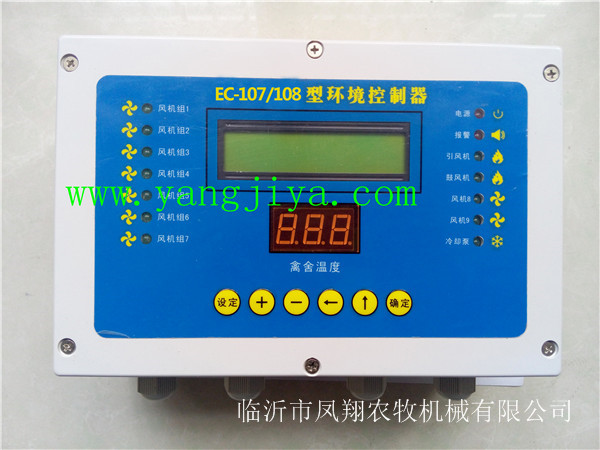

EC-107/108  型环境控制器面板图

禽舍温度——禽舍内各探头的平均温度，如数码管显示 30.8 指

的是禽舍内的平均温度是 30.8 度。如果室内有 2 个温度探头，可以通过按“←”键查看各探头的温度值

液晶屏显示——水管温度、当前时间、饲养天数、目标温度指示灯显示——电源、报警、引风机、鼓风机、冷却水泵、风机 1-7，另外 EC-108 水暖型还有水箱 1-2，EC-107 风暖型还有风机 8-9（选配） 。

键盘——设定键：通常显示界面下按此键进入参数设置，允许用户进行各项参数设定。在参数设置是按此键退出参数设定。

确认键：通常显示界面按下此键进入加密参数设定，用户只有输入正确的操作口令才能进入相应的参数设置。在参数设定时按此键后所设本项参数的数值将被保存到控制器中，并显示下一项参数。

+ 键：按此键光标处数字增加。- 键：通常显示界面下按此键显示电池状态，参数设定时按此键光标处数字减小。→键：通常显示界面下按此键显示每个探头的温度值，参数设定时按此键光标右移一位，移到最右一位后再按此键光标将回到最左面的数字位。 ↑键：按此键将退回上一项参数.

报警处理：当禽舍温度大于等于高温报警温度或者小于低温报警温度时，警报器响。要解除报警，只需按下任一一键，如果是停电报警，将同时关闭电池。

液晶屏背光：按任意一键背光亮，4 分钟后关闭。

查询：通常显示界面下按-键和→键↑键可以查看电池、舍内探头。

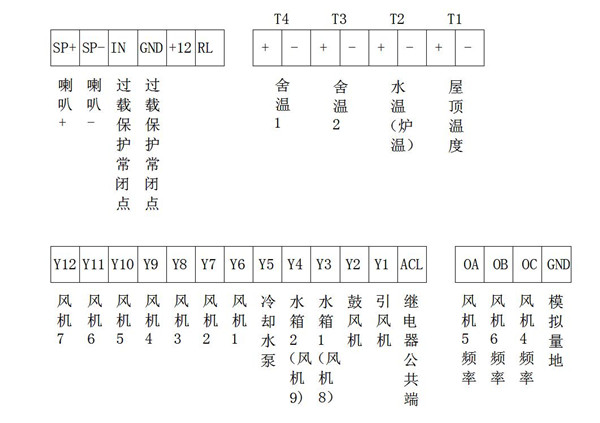

四、 安装与接线。接线图如下：

ACL 作为继电器输出公共端，共有 12 路继电器（Y1-Y12） ；OA\OB\OC 为变频器频率信号输出端，它们的公共地是 GND；INC 与 GND 接缺相保护或过流保护器常闭触点的两端，不用时需短接，SP+和 SP-分别接喇叭正负两端；T1\T2\T3\T4 分别接各个温度传感器，不分正负。接线时尽量避免信号线与功率线混走在一起。注意：置于户外的设备外壳必须有效接地。

五、 功能码表

本机参数分为加密参数和不加密参数两部分：不加密参数可以在通常显示界面下按“设定”键进入参数设置，加密参数则必须在通常显示界面下按“确认”键后输入正确的密码才能进入相应的参数设置。 在参数设置时， 用户可以通过连续按 “确认”键进行参数翻页， 也可直接输入功能码， 进入相应的参数设置。以下为本机的功能码说明表。

功能码  功能  功能说明

00  禽舍目标温度

显示或设置当前的禽舍目标温度——当功能码“50温度给定选择”设为 0 时,禽舍目标温度根据温度曲线自动计算，此处仅显示当天禽舍目标温度；当功能码“50 温度给定选择”设为 1 时，禽舍目标温度在此处通过人工设定。

01  目标温度温差

当禽舍平均温度低于(00 禽舍目标温度-01 目标温度温差)时，满足加热的前提条件，即需要加热。经过加热后， 禽舍温度达到或高于 “00 禽舍目标温度 “时，加热条件解除。

02  低温报警温差

当禽舍平均温度低于 （00 禽舍目标温度-02 低温报警温差）时低温报警。

03  高温报警温差

当禽舍平均温度高于 （00 禽舍目标温度+03 高温报警温差）时高温报警。

04指定最小通风风机

从风机 1-6 中指定一个风机作为最小通风风机。

05最少通风间隔时间

当禽舍平均温度低于（00 禽舍目标温度+最小通风风机常转温差） 时， 最小通风风机间歇运行的间隔时间。

06最少通风运行时间

当禽舍平均温度低于（00 禽舍目标温度+最小通风风机常转温差） 时， 最小通风风机间歇运行的运行时间。

07  风机 1 常转温差

当禽舍平均温度高于 （00 禽舍目标温度+07 风机 1 常转温差）时风机 1 常转。

08  风机 2 常转温差

当禽舍平均温度高于 （00 禽舍目标温度+08 风机 2 常转温差）时风机 2 常转。

09  风机 3 常转温差

当禽舍平均温度高于 （00 禽舍目标温度+09 风机 3 常转温差）时风机 3 常转。

10  风机 4 常转温差

当禽舍平均温度高于 （00 禽舍目标温度+10 风机 4 常转温差）时风机 4 常转。

11  风机 5 常转温差

当禽舍平均温度高于 （00 禽舍目标温度+11 风机 5 常转温差）时风机 5 常转。

12  风机 6 常转温差

当禽舍平均温度高于 （00 禽舍目标温度+12 风机 6 常转温差）时风机 6 常转。

13  风机 7 常转温差

当禽舍平均温度高于 （00 禽舍目标温度+13 风机 7 常转温差）时风机 7 常转。

14所有风机公用温差

当禽舍平均温度低于（00 禽舍目标温度与+风机 N 常转温差-14 所有风机公用温差）时此风机停转。

15水帘开始运行温度

当禽舍平均温度达到或高于“15 水帘开始运行温度”时，水帘间歇运行。

16水帘冷却泵常转温度

当禽舍平均温度达到或高于“16 水帘冷却泵常转温度”时，水帘会一直运行。

17  水帘间隔时间  水帘间歇运行时的间隔时间。

18  水帘运行时间  水帘间歇运行时的运行时间。

19  上鸡首日温度

在“50 温度给定选择”设为 0，使用自动降温曲线功能时在此参数输入上鸡当天的温度。

20  饲养天数

此参数显示已经养鸡的天数，例如上鸡当天显示 0天，下一天会显示 1 天，以此类推。

21  上鸡时刻  在此输入上鸡时刻的年、月、日、时、分。

26  饲养第 1 降温阶段

在此输入降温天数和每天降温度数——例如“19 上鸡首日温度”设 35 度， “26 饲养第 1 降温阶段”设 3 天0.5 度， “27 饲养第 2 降温阶段”设 2 天 1 度。 “00禽舍目标温度”的计算结果为：上鸡当天为 35 度，第二天为 34.5 度，第三天为 34 度，第四天为 33.5度，第五天为 32.5 度，第六天为 31.5 度。

27  饲养第 2 降温阶段  与“26 饲养第 1 降温阶段”类似。

28  饲养第 3 降温阶段  与“26 饲养第 1 降温阶段”类似。

29  饲养第 4 降温阶段  与“26 饲养第 1 降温阶段”类似。

30  饲养第 5 降温阶段  与“26 饲养第 1 降温阶段”类似。

31  饲养第 6 降温阶段  与“26 饲养第 1 降温阶段”类似。

32  饲养第 7 降温阶段  与“26 饲养第 1 降温阶段”类似。

33  饲养第 8 降温阶段  与“26 饲养第 1 降温阶段”类似。

34  饲养第 9 降温阶段  与“26 饲养第 1 降温阶段”类似。

35  时钟校准年月日  如果时钟不准的话在此输入当前的年、月、日。

36  时钟校准时分秒  如果时钟不准的话在此输入当前的时、分、秒。

39  关引风机水温。当水温（炉温）达到或高于“39 关引风机水温”时引风机关闭。水暖型会同时关闭鼓风机。

40  引风机温差。在需要加热时，当水温（炉温）低于（39 关引风机水温-40 引风机温差） 时引风机打开。 水暖型会在 “49鼓风机启动延时”设定的时间后打开鼓风机。

41开水箱风机水温（吹风炉温）。在需要加热时，当水温（炉温）达到或高于“41 开水箱风机水温”时鼓风机（水箱风机）开始运行。水暖型打开水箱 1 和水箱 2，风暖型打开鼓风机。

42水箱风机温差（吹风炉温温差）。当水温（炉温）低于（41 开水箱风机水温-42 水箱风机温差） ，则判定水温（炉温）过低，鼓风机（水箱风机）停止。

47  强制降水温温度。当水温（炉温）达到或高于“47 强制降水温温度”时鼓风机（水箱风机）开始运行。不需要满足加热条件。 水暖型打开水箱 1 和水箱 2， 风暖型打开鼓风机。

48  降水温温差。当水温（炉温）低于（47 强制降水温温度-48 降水温温差）时，强制降水温功能完成，关闭鼓风机（水箱风机）。水暖型关闭水箱 1 和水箱 2，风暖型关闭鼓风机。

49  鼓风机启动延时。仅用于水暖型，引风机启动后，鼓风机会在设定时间后启动。

50  温度给定选择。设为 0 时,禽舍目标温度根据温度曲线自动计算；设为 1 时，禽舍目标温度通过人工设定。

51  变频器温差。变频调速的温度区间范围——以风机 5 为例来说明此功能， “11 风机 5 长转温差”设为 1 度， “00 禽舍目标温度”为 30 度， “14 所有风机公用温差”为 2度， “51 变频器温差”设为 5 度。则在禽舍温度达到30+1=31 度时，变频器以 25 赫兹开始启动，禽舍温度在此基础上每增加 1 度，变频器运转频率增加 5赫兹，直到达到 50 赫兹。变频器启动后，当禽舍温度低于 31 度时变频器以 25 赫兹运行， 直到禽舍温度低于 31-2=29 度后变频器停止。

52  变频器最小频率  此参数出厂值是 25。为变频器运行的最小频率。

53  屋顶风机开关。设为 1 时打开屋顶风机功能。 这时风机 7 只能用来控制屋顶风机。

54屋顶风机开启温度。当屋顶温度达到或高于“54 屋顶风机开启温度”时屋顶风机打开。

55  屋顶风机温差。当屋顶温度低于 （54 屋顶风机开启温度-55 屋顶风机温差）时屋顶风机关闭。

56  目标温度修正。当功能码“50 温度给定选择”设为 0 时,禽舍目标温度根据温度曲线自动计算，无法修改，我们可用此参数用来修改目标温度——例如,“56 目标温度修正”设为 0 度， “00 禽舍目标温度”现在显示为 25 度，我们把“56 目标温度修正”设为 1 度， “00 禽舍目标温度”会自动变为 25+1=26 度。

57  风机 8 长转温差  炉温型机器才有。同“07 风机 1 长转温差”解释

58  风机 9 长转温差  炉温型机器才有。同“07 风机 1 长转温差”解释

以下参数为加密参数（密码 8543）

71  舍温探头 1 校准。用此参数用来修改舍温探头 1 温度。例如,“71 舍温探头 1 校准”设为 0 度，探头 1 现在显示为 25 度，我们把“71 舍温探头 1 校准”设为 1 度，探头 1 温度会自动变为 25+1=26 度。

72  舍温探头 2 校准  与“71 舍温探头 1 校准”类似

74  水温探头校准  与“71 舍温探头 1 校准”类似

75  舍温探头数。1 个或 2 个，也可设为 3。设为 1 时，舍温探头 1 有效；设为 2 时，舍温探头 1、2 都有效，温度分区控制（水箱 1 和水箱 2 分别加热） ；设为 3 时，舍温探头 1、2 都有效，按平均温度控制。

77冬季模式维持水温。当水温（炉温）低于“77 冬季模式维持水温”时引风机开始工作，提升水温（炉温） ，不需要满足加热条件。

78  维持温差。当水温（炉温）高于（77 冬季模式维持水温+78 维持温差）时，冬季维持功能完成，引风机停止。

79  屋顶温度校准  与“71 舍温探头 1 校准”类似

80  水暖风暖选择  设为 0 表示水暖型，设为 1 表示风暖型。

84  模拟量低位校准  设为 10。

85  模拟量高位校准  设为 720。

六、 产品维护与故障处理

1.  维护——禽舍消毒及冲洗时请取下舍内温度探头和屋顶温度探头，以防损坏温度传感器，连接接头处要连接可靠，并用绝缘胶布缠绕包紧，防止进水。每批禽畜进舍前可以人为的对控制器断电使其报警，以保持充电电池的活性，充电电池在使用超过一年后应打开控制器检查电池是否老化。每批禽畜进舍前应检查电控箱内接线是否牢固， 如果有接线松动现象应加以紧固。每批禽畜进舍前应检查电控箱内接线是否牢固， 如果有接线松动现象应加以紧固。

2.  简单故障处理

通电后无任何显示，电源指示灯、液晶背光及数码管等均不亮——请检查是否有 220V 电压。液晶显示不正常——如果是显示乱码的话，只要再按一下设定键或确认键即可。 无任何显示或按键无效的话， 可对控制器断电，按任意键使电池关闭，稍等片刻，再重新通电。温度显示比标准温度计高，严重偏离正确温度——查看该探头的校正值是否正确，否则可能是探头进水所致，可以更换探头试试。

七．质保说明：

该产品自出厂之日起享受为期一年的免费质保，质保日期按产品内质保标签为准，以下情况造成的产品损坏不享受免费质保服务：①用户不按使用说明书要求使用造成的产品损坏；②用户安装接线错误造成的产品损坏；③控制炉子时候必须配置本公司专用信号防雷板，不使用信号防雷板时，由于雷击造成的损坏。易损配件的质保期为出厂之日起 10 天，包含电源适配器/温度探头等。
